光纤适配器是什么?
光纤适配器(又名法兰盘),也叫光纤连接器,是光纤活动连接器对中连接部件。光纤连接器是光纤通信系统中使用量最多的光无源器件,大多数的光纤连接器是由三个部分组成的:两个光纤接头和一个耦合器。两个光纤接头装进两根光纤尾端;耦合器起对准套管的作用。另外,耦合器多配有金属或非金属法兰,以便于连接器的安装固定。
光纤适配器两端可插入不同接口类型的光纤连接器,实现FC、SC、ST、LC、MTRJ、MPO、E2000等不同接口间的转换,广泛应用于光纤配线架(ODF)、光纤通信设备、仪器等,性能超群,稳定可靠。市面上有的将光纤适配器也叫光纤连接器,实际上这是两种不同的产品。
二、光纤适配器特点
1、通过100%光学性能检测,陶瓷(氧化锆)套管,采用进口高精度机床加工,产品光洁度高,精确轴心定位,保证产品同轴度及同圆度精确系数
2、一体化的内部结构独特设计,结构更简单,使用更轻松,易于装配,提高效率
3、良好的稳定性能,连续插拔试验插损小
三、光纤适配器性能指标
插入损耗:≤0.2dB
回波损耗:≥40dB
互换性:≤0.2dB
工作温度(℃):-30―+80
储存温度(℃):-40―+85
振动试验:≤0.1dB(10-60Hz,1.5mm振幅)
抗拉强度试验:≤0.1dB
重复性:≥1000次
四、光纤适配器的分类
光纤连接器有各种形式,一般用于EPON网络中的连接器为APC连接器,APC的端面被磨成一个8度角,目的是为了要减少反射,其工业标准的回波损耗为-60dB。APC连接器具有精确、预定角度、预定半径和预抛光套管,可提供卓越的性能,可与具有NTT-FC标准或无此标准的紧凑按键配置一并使用。

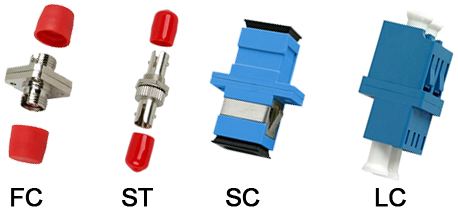

根据光纤适配器应用的范围和需求不同,为了固定在各种面板上,光纤适配器还设计了多种精细的固定法兰,转接型光纤适配器可以连接不同类型的光纤跳线接口,并提供了不同断面间的连接,双连或多连可提高安装密度。根据外形结构和对接断面的不同,光纤适配器大体可以分为以下几种常见型号:FC、SC、ST、LC、FC-SC、FC-ST、ST-SC,除此外还有一些公转母的转接光纤适配器。
FC光纤适配器:
其外部加强方式是采用金属套,紧固方式为螺丝扣。FC类型的连接器,采用的陶瓷插针的对接端。此类连接器结构简单,操作方便,制作容易,但光纤端面对微尘较为敏感,且容易产生菲涅尔反射,提高回波损耗性能较为困难。后来,对该类型连接器做了改进,采用对接端面呈球面的插针(PC),而外部结构没有改变,使得插入损耗和回波损耗性能有了较大幅度的提高。
SC光纤适配器:
其外壳呈矩形,所采用的插针与耦合套筒的结构尺寸与FC型完全相同。其中插针的端面多采用PC或APC型研磨方式;紧固方式是采用插拔销闩式,不需旋转。装备了金属弹片,便于暗装使用。此类连接器价格低廉,插拔操作方便,介入损耗波动小,抗压强度较高,安装密度高。
ST光纤适配器:
为带键的卡扣式锁紧结构,确保连接时准确对中,具有较强的抗拉强度,金属key定位,提高适配器的重复性和耐久性,采用精密的陶瓷或铜套筒,以确保长期稳定的机械性能和光学性能。矩形结构,攻丝铆接安装使用方便。
LC光纤适配器:
采用操作方便的模块化插孔(RJ)闩锁机理制成。其所采用的插针和套筒的尺寸小,提高了光纤配线架中光纤连接器的密度。采用精密陶瓷套筒,确保长期稳定的机械和光学性能。
