常用G.657与G.652光纤的抗弯曲性能差距

1.引言

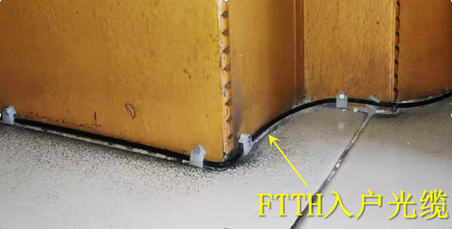

G.657光纤又被称为弯曲损耗不敏感光纤,FTTP入户的那根比普通电话线还细的光缆里面用的就是G.657光纤。没有G.657光纤,也就没有FTTH的大规模应用。G.657光纤分为多个子类,当前常用的是G.657A2。

G.652光纤是城域网中使用最广泛的光纤,除了FTTH入户光缆外,城域其它通信光缆中使用的基本都是G.652光纤。G.652光纤分为4个子类,当前一般使用的是G.652D。
与6.652D光纤相比,G.657A2光纤的抗弯曲性能有多厉害呢。
2标准中G.657与G.652光纤最小弯曲半径的要求
相关标准中,G.657A2光纤的最小弯曲半径推荐为7.5mm,而G.652光纤的最小弯曲半径要求为不小于30mm,但这里2者最小弯曲半径的含义完全不同。
G.657A2光纤的最小弯曲半径是指:光纤以7.5mm半径松绕1圈,在1550nm/1625nm测得的附加衰耗分别不超过0.5dB/1.0dB。
G.652D光纤的最小弯曲半径是指:光纤以30mm半径松绕100圈在1625nm测得的附加衰耗不超过0.1dB。
光纤在弯曲半径比其直径大得多的弯曲时引起的附加损耗称为宏弯损耗,G.657A2光纤与G.652D光纤的宏弯特性见下表。

光纤类型

G.652D G.657A2

条件

弯曲半径(mm) 30 7.5

圈数

100 1
附加

衰耗

1550nm

0.5dB

1625nm 0.1dB

1.0dB

显然这里G.657A2光纤与G.652D光纤的最小弯曲半径没有可比性。
3G.657与G.652光纤抗弯曲性能实测
在FTTH入户光线放装时,为了便于入户光然成端,装维人员往往在光缆分纤箱及ONT(俗称“光猫”)处将FTTH入户光线熔接上一小段尾纤如下图所示。
图中,尾纤内的光纤类型为G.652D,FTTH入户光缆内的光缆类型为G.657A2。
因为尾纤及入户光然的敷设环境相同,尺寸相当(尾纤的直径为2.0mm,入户光缆的短轴/长轴直径为2.0mm/3.0mm),因此,对比尾纤及入户光然的抗弯曲性能更有现实意义,也能基本反映G.652D与G.657A2光纤抗弯曲性能的差异。
由于ODN中光纤的宏弯损耗主要受下行波长影响(见《光纤弯曲半径不足对ODN链路衰耗的影响》一文),故只测试了尾纤和入户光缆在1490nm波长处以不同半径绕1圈的附加损耗,测试的部分模具见下图。
测试结果见下表。

弯曲半径

(mm)

附加损耗(dB)

尾纤

(G.652D)

入户光缆

(G.657A2)

10.0

0.18 0.02

7.5

1.6 0.06
5.0 8.13

0.37

3.8

15.61

0.65

2.5

1.71

1.5

6.68

从测试结果可以看出,入户光线(G.657A2)的抗弯曲性能要甩尾纤(G.652D)几条街,特别在小弯曲半径下,入户光缆的抗弯曲性能更加出色。
4结论与建议

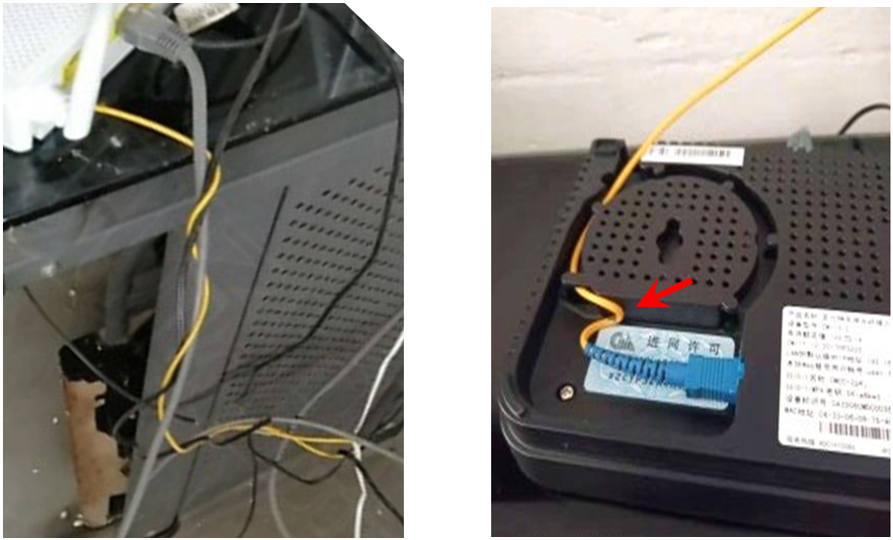

由于G.657与6.652光纤的抗弯曲性能存在巨大的差异,而尾纤自身比较柔软,非常容易产生半径很小的弯曲,如下图所示。

据某城域网装维故障的统计数据,因采用尾纤弯曲半径不足导致的装维故障占比高达50%,故在FTTH放装时采用尾纤对入户光缆成端的做法是不可取的,应采用预成端蝶形光缆(如下图所示)进行放装及成端。
