光纤跳线接口的种类及适用范围

光纤跳线接口的种类及适用范围

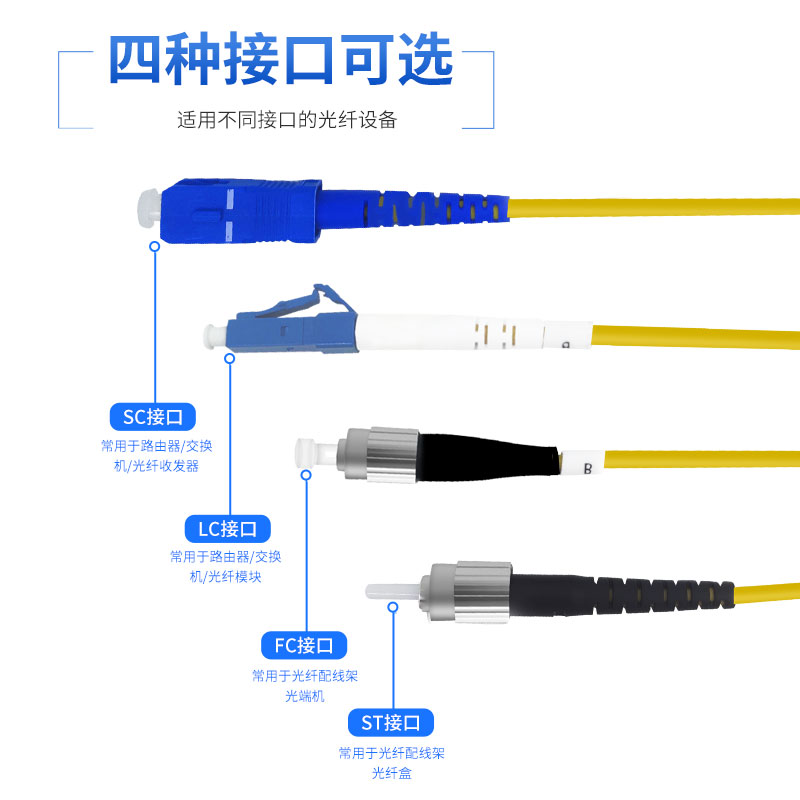

光纤跳线（又称光纤连接器），也就是接入光模块的光纤接头，也有好多种，且相互之间不可以互用。SFP模块接LC光纤连接器，而GBIC接的是SC光纤连接器。下面对网络工程中几种常用的光纤连接器进行详细的说明：
①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用（配线架上用的最多）
②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销问式，不须旋转。（路由器交换机上用的最多）
③ST型光纤跳线：常用于光纤配线架，外壳呈圆形，紧回方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）
④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔（RJ）门锁机理制成。（路由器常用）
⑤MT-RJ型光纤跳线：收发一体的方形光纤连接器，一头双纤收发一体ST、SC连接器接头常用于一般网络。ST头插入后旋转半周有一卡口固定，缺点是容易折断；SC连接头直接插拔，使用很方便，缺点是容易掉出来；FC连接头一般电信网络采用，有一螺帽拧到适配器上，优点是牢靠、防灰尘，缺点是安装时间稍长。MTRJ型光纤跳线由两个高精度塑胶成型的连接器和光缆组成。连接器外部件为精密塑胶件，包含推拉式插拔卡紧机构。适用于在电信和数据网络系统中的室内应用。
光纤模块：一般都支持热插拔，GBIC使用的光纤接口多为SC或ST型；SFP，即：小型封装GBIC，使用的光纤为LC型。
使用的光纤：
单模：L波长1310单模长距LH波长1310，1550多模：SM波长850
SX/LH表示可以使用单模或多模光纤
在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下1″/”前面部分表示尾纤的连接器型号
“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头
“LC”接头与SC接头形状相似，较SC接头小一些。
“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。
连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等。

2./后面表明光纤接头截面工艺，即研磨方式
“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。
“UPC”的衰耗比“PC”要小，一般用于有特殊需求的设备，一些国外厂家ODF架内部跳纤用的就是FC/UPC，主要是为提高ODF设备自身的指标。
另外，在广电和早期的CATV中应用较多的是“APC”型号，其尾纤头采用了带倾角的端面，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。
由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除曝声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号，表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。

使用范围：
A：光纤通信系统
B：光纤竞带接入网
C：光纤CATV
D：局域网LAN
E：光纤仪器表
F：光纤传感器
G：光纤教据传输系统
H：测试设备
