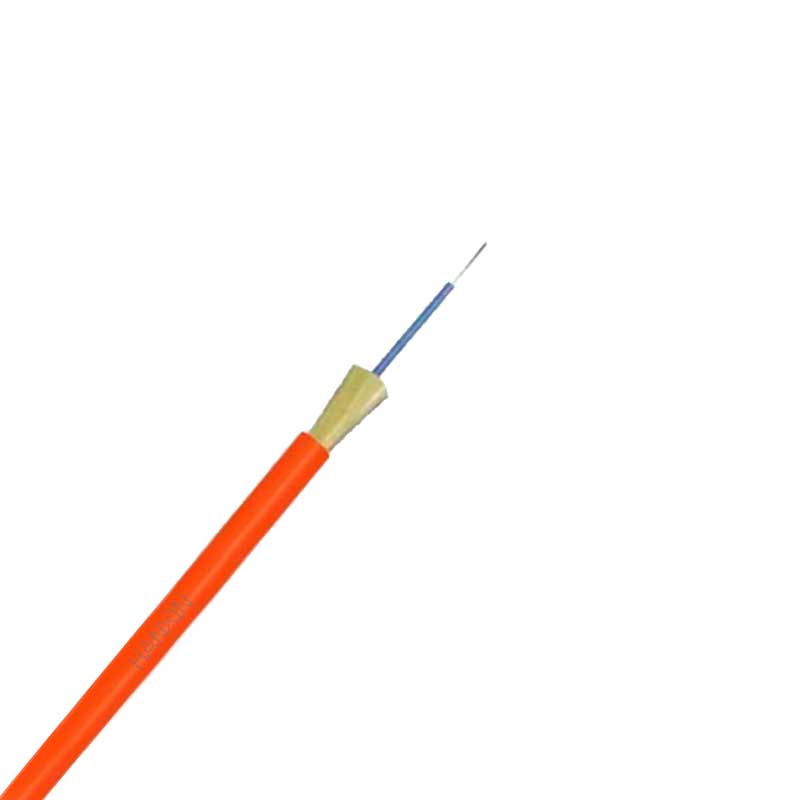

单芯室内光缆GJFJV

产品描述：

汉信 生产的室内光缆是在紧套光缆光纤外均匀施放起加强作用的多股芳纶丝，再挤制阻燃外护套而成。

产品特点

· 紧套光纤外径均匀，剥离性好。
· 良好的阻燃性能。
· 高、低温特性稳定。
· 光纤的几何尺寸一致性好。

产品应用

· 数据通讯传输 。
· 光连接器的制作。
· 敷设方式：沿墙、顶、夹层、导管、线槽 。
· 无严格防水要求的场合。
· 跳线、尾纤和室内布线 。

产品描述

·单芯，Φ900μm或Φ600μm紧套光纤、芳纶加强元件、PVC护套。

产品标准

· 满足YD/T 1258.2-2003、ICEA-596、GR-409、IEC794等标准；符合UL认证OFNR、OFNP要求。

光缆型号



	SXC-III	SXC-II	SXC-I
光缆直径	2.8±0.2mm	2.0±0.2mm	1.6±0.2mm
光缆重量	6.9kg/km	5.9kg/km	4.0kg/km
紧套光缆直径	900±50μm	900±50μm	600±50μm



机械特性



允许拉伸力	长期	80N	60N
	短期	150N	120N
允许压扁力	长期	100N/100mm
	短期	500N/100mm
弯曲半径	动态	20×D （光缆直径 Cable Diameter）
	静态	10×D （光缆直径 Cable Diameter）



光学特性



			50/125μm	62.5/125μm	G.652	G.655
衰减 (+20℃)	@850nm		≤3.5dB/km	≤3.5dB/km
	@1300nm		≤1.5dB/km	≤1.5dB/km
	@1310nm				≤0.45dB/km	≤0.50dB/km
	@1550nm				≤0.30dB/km	≤0.50dB/km
带宽(A级)	@850nm		≥500MHz·km	≥200MHz·km
	@1300nm		≥1000MHz·km	≥600MHz·km
数值孔径			0.200±0.015NA	0.275±0.015NA
光缆截止波长					≤1260nm	≤1480nm
温度附加衰减Δα(-20℃~+85℃)		@1300nm	≤0.25dB/km	≤0.25dB/km
		@1550nm			≤0.10dB/km	≤0.15dB/km



环境特性



运输温度	-20℃~+60℃
存储温度	-20℃~+60℃
安装温度	-5℃~+50℃
使用温度	-20℃~+60℃
