产品概述

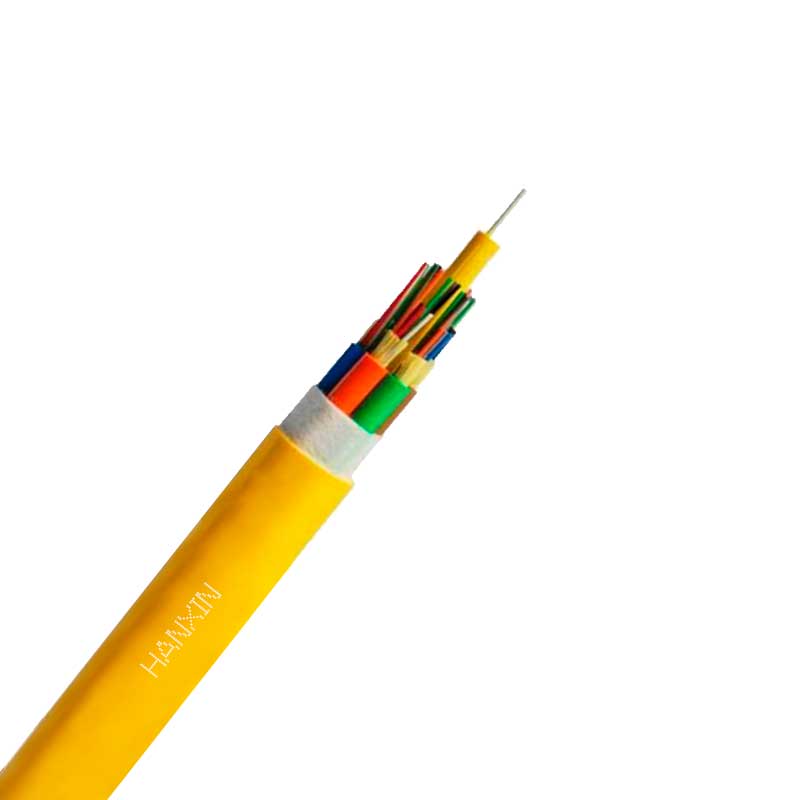

24～144芯，层绞式，非金属中心加强芯、24～144芯子单元（Φ900μm紧套光纤、芳纶加强元件）、PVC护套。
产品描述
24～144芯，层绞式，非金属中心加强芯、24～144芯子单元（Φ900μm紧套光纤、芳纶加强元件）、PVC护套。
·产品标准
满足YD/T 1258.4-2005、ICEA-596、GR-409、IEC794等标准；符合UL认证OFNR要求。
·光缆型号
| BOC-24 | BOC-48 | BOC-72 | BOC-96 | BOC-120 | BOC-144 | |
| 光缆直径(mm) | 13.8±0.5 | 17.5±0.5 | 20.5±0.5 | 24.5±0.5 | 28.5±0.5 | 36.5±0.5 |
| 光缆重量(kg/km) | 140 | 220 | 338 | 490 | 668 | 870 |
| 紧套光缆直径 | 900±50μm | |||||
·机械特性
| 允许拉伸力 | 长期 | 200N |
| 短期 | 660N | |
| 允许压扁力 | 長期 | 300N/100mm |
| 短期 | 1000N/100mm | |
| 弯曲半径 | 动态 | 20×D （光缆直径 ） |
| 静态 | 10×D （光缆直径 ） |
·光学特征
| 50/125μm | 62.5/125μm | G.652 | G.655 | |||
| 衰减
(+20℃) |
@850nm | ≤3.5dB/km | ≤3.5dB/km | |||
| @1300nm | ≤1.5dB/km | ≤1.5dB/km | ||||
| @1310nm | ≤0.45dB/km | ≤0.50dB/km | ||||
| @1550nm | ≤0.30dB/km | ≤0.50dB/km | ||||
| 带宽(A级) | @850nm | ≥500MHz·km | ≥200MHz·km | |||
| @1300nm | ≥1000MHz·km | ≥600MHz·km | ||||
| 数值孔径 | 0.200±0.015NA | 0.275±0.015NA | ||||
| 光缆截止波长 | ≤1260nm | ≤1480nm | ||||
| 温度附加衰减Δα(-20℃~+85℃) | @1300nm | ≤0.25dB/km | ≤0.25dB/km | |||
| @1550nm | ≤0.10dB/km | ≤0.15dB/km | ||||
·环境特性
| 运输温度 | -20℃~+60℃ |
| 存储温度 | -20℃~+60℃ |
| 安装温度 | -5℃~+50℃ |
| 使用温度 | -20℃~+60℃ |
