产品概述：

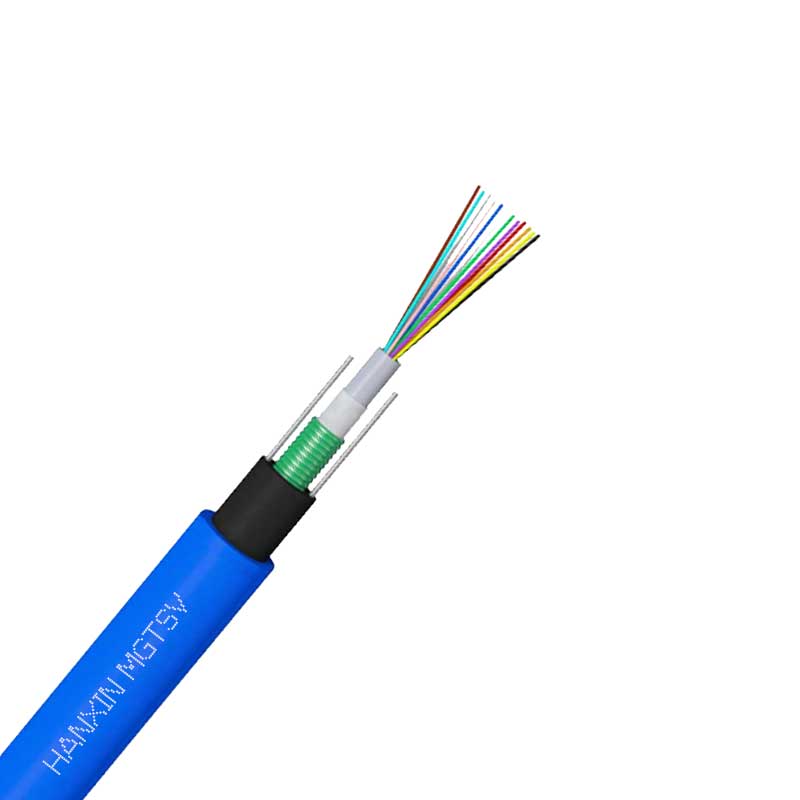

MGTSV光缆结构是将250μm光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。缆芯的中心是一根金属加强芯，松套管（和填充绳）围绕中心加强芯绞合成紧凑和圆形 缆芯，缆芯内的缝隙充以阻水填充物。双面涂塑钢带（PSP）纵包后挤制聚乙烯内护套，内护套外在挤包一层聚乙烯外护套成缆。
·产品特点
·有很好的机械性能和温度特性。
·松套管材料本身有良好的耐水性能和较高的强度。
·管内充以特种油膏，对光纤进行了关键性的保护。
·良好的抗压性和柔软性。
·采用下列措施来确保光缆的防水性能。
·单根钢丝中心加强芯。
·松套管内填充特种防水化合物。
·完全缆芯填充。
·双面涂塑钢带(PSP)提高光缆的抗透潮能力，同时有防鼠的功能。
·良好的阻水 材料防止光缆纵向渗水。
·采用蓝色阻燃PVC进行二次护套，使光缆具有良好的阻燃效果。
·产品标准
光电缆的拉伸，压扁，冲击，反复弯曲，扭转，捲绕，磨损等符合YD/T 901-2001要求。
·光学特性
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
||
|
衰减 |
@850nm |
≤3.0dB/km |
≤3.0dB/km |
||
|
@1300nm |
≤1.0dB/km |
≤1.0dB/km |
|||
|
@1310nm |
≤0.36dB/km |
||||
|
@1550nm |
≤0.22dB/km |
≤0.23dB/km |
|||
|
带宽 |
@850 |
≥500MHZ·km |
≥500MHZ·km |
||
|
@1300 |
≥1000MHZ·km |
≥600MHZ·km |
|||
|
数值孔径 |
0.200±0.015NA |
0.275±0.015NA |
|||
|
光缆截止波长 |
≤1260nm |
≤1480nm |
结构参数：
|
光缆型号 |
光纤数 |
套管数+填充 |
光缆直径 |
光缆重量 |
允许拉伸力 |
允许压扁力 |
弯曲半径 |
|
MGTSV-2～6 |
2～60 |
5 |
12.2 |
156 |
1000/2000 |
500/1500 |
15D/30D |
|
MGTSV-62～72 |
62～72 |
6 |
13.8 |
210 |
1750/3500 |
500/1500 |
15D/30D |
|
MGTSV-74～96 |
74～96 |
8 |
15.1 |
242 |
1750/3500 |
500/1500 |
15D/30D |
|
MGTSV-98～120 |
98～120 |
10 |
17.2 |
280 |
1750/3500 |
500/1500 |
15D/30D |
|
MGTSV-122～144 |
122～144 |
12 |
19.0 |
320 |
1750/3500 |
500/1500 |
15D/30D |
|
MGTSV-146～216 |
146～216 |
18 |
19.0 |
320 |
1750/3500 |
500/1500 |
15D/30D |
储存、使用温度: -40℃ 至 + 60℃
