产品概述：

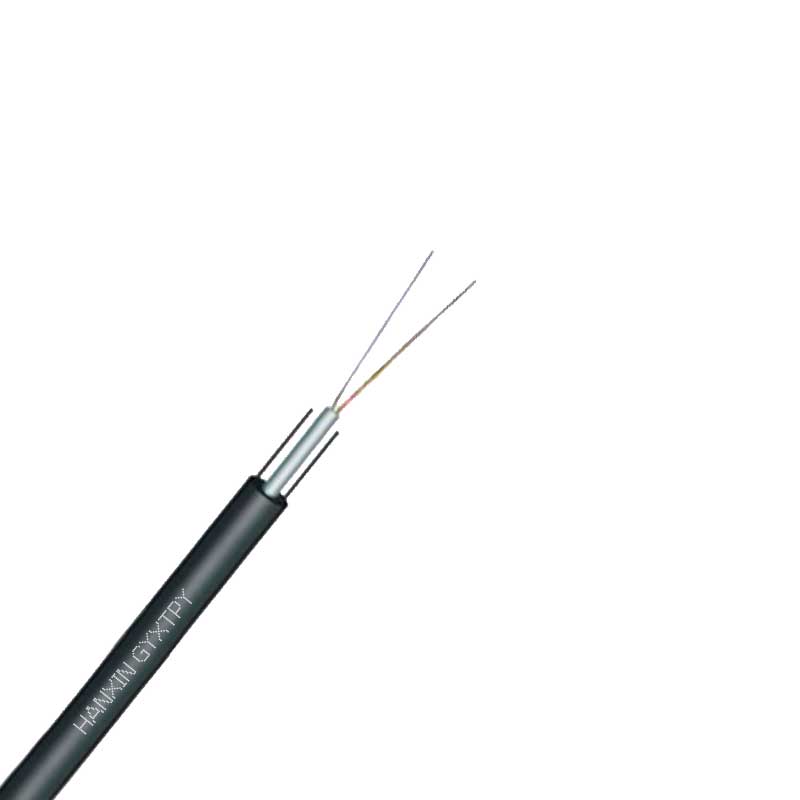

GYXTPY光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中，松套管内填充防水化合物。两侧放置两根平行钢丝后挤制聚乙烯护套成缆
·产品特点：
| · 具有良好的机械性能和温度性能
· 松套管材料本身具有良好的耐水解性能和较高的强度
· 管内充以特种油膏，对光纤进行了关键性保护
· 良好的抗压性和柔软性
· 价格便宜，能降低运营成本
· 两根平行钢丝保证光缆的抗拉强度
· 直径小、重量轻、容易敷设
· 较长的交货长度 |
| ·光学特性 |
|
G.652 |
G.655 |
50/125μm |
62.5/125μm |
| 衰减 (+20℃) |
@850nm |
|
|
≤3.0 dB/km |
≤3.0 dB/km |
| @1300nm |
|
|
≤1.0 dB/km |
≤1.0 dB/km |
| @1310nm |
≤0.36 dB/km |
≤0.40 dB/km |
|
|
| @1550nm |
≤0.22 dB/km |
≤0.23dB/km |
|
|
| 带宽(A级)
|
@850nm |
|
|
≥500 MHz·km |
≥200 MHz·km |
| @1300nm |
|
|
≥1000 MHz·km |
≥600 MHz·km |
| 数值孔径 |
|
|
0.200±0.015NA |
0.275±0.015NA |
| 光缆截止波长 |
≤1260nm |
≤1480nm |
|
|
|
| ·结构参数 |
| 光缆型号 |
光纤数 |
光缆直径 |
光缆重量 |
允许拉伸力
长期/短期 |
允许压扁力 长期/短期 |
弯曲半径
静态/动态 |
| GYXTPY |
1~2 |
5.6 |
34 |
500 |
500 |
10D/20D |
| GYXTPY |
3~6 |
6.0 |
38 |
500 |
500 |
10D/20D |
| GYXTPY |
7~12 |
6.5 |
43 |
500 |
500 |
10D/20D |
储存、使用温度: -40℃ 至 + 70℃ |
