GYFXY中心管式非金属非铠装光缆

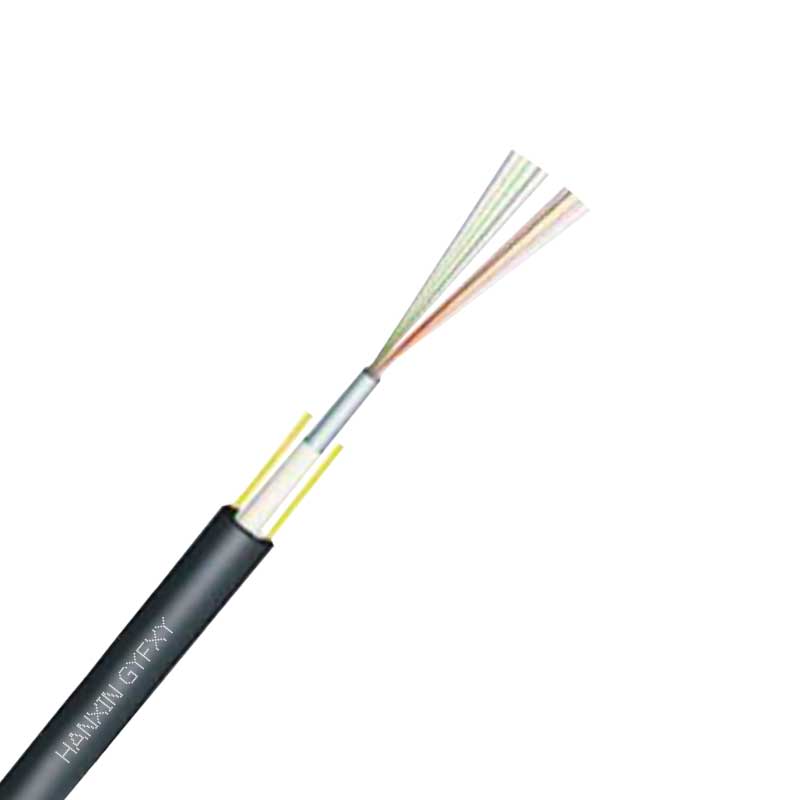

产品概述: GYFXY 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外加阻水材料以保证光缆纵向阻水,两侧放置两根平行玻璃纤维增强塑料(FRP)后挤制聚乙烯护套成缆。 ·产品特点    · 具有…

  • 产品详情
  • 产品应用
  • 包装运输

产品概述:

GYFXY 光缆的结构是将 250μm 光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外加阻水材料以保证光缆纵向阻水,两侧放置两根平行玻璃纤维增强塑料(FRP)后挤制聚乙烯护套成缆。

·产品特点

   · 具有良好的机械性能和温度性能。

· 松套管材料本身具有良好的耐水解性能和较高的强度。

· 管内充以特种油膏,对光纤进行了关键性保护。

· 两根平行 FRP 保证光缆的抗拉强度。

· PE 护套具有很好的抗紫外辐射性能。

· 直径小、重量轻、容易敷设。

· 较长的交货长度。

·产品标准

GYFXY 光缆符合 YD/T 769-2003 标准。

·光学特性



G.652 G.655 50/125μm 62.5/125μm
衰减

(+20℃)

@850nm ≤3.0 dB/km ≤3.0 dB/km
@1300nm ≤1.0 dB/km ≤1.0 dB/km
@1310nm ≤0.36 dB/km ≤0.40 dB/km
@1550nm ≤0.22 dB/km ≤0.23dB/km
带宽(A级) @850nm ≥500 MHz·km ≥200 MHz·km
@1300nm ≥1000 MHz·km ≥600 MHz·km
数值孔径 0.200±0.015NA 0.275±0.015NA
光缆截止波长 ≤1260nm ≤1480nm



·结构参数



光缆型号

(以2纤递增)



光纤数 光缆直径

mm

光缆重量kg/km 允许拉伸力

长期/短期

Term

N

允许压扁力

长期/短期

Term

N/100mm

弯曲半径

静态/动态

mm

GYFXY -2~12 2~12 10.2 100 400/1000 300/1000 10D/20D

储存、使用温度: -40℃ 至 + 70℃。
