中心束管式矿用光缆MGXTWV

产品概述: MGXTSWV光缆结构是将250μm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯内护套…

  • 产品详情

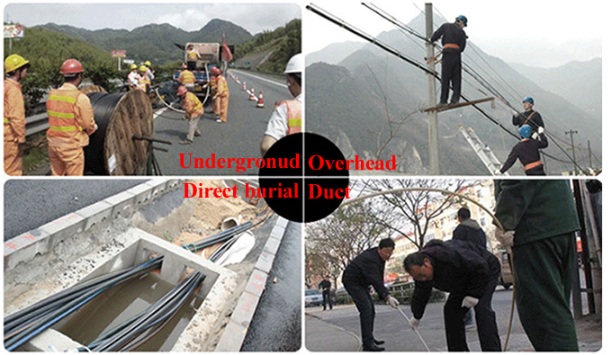

  • 产品应用

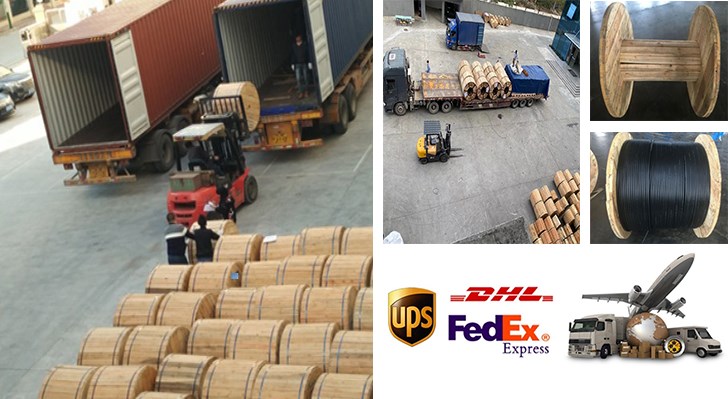

  • 包装运输

产品概述:

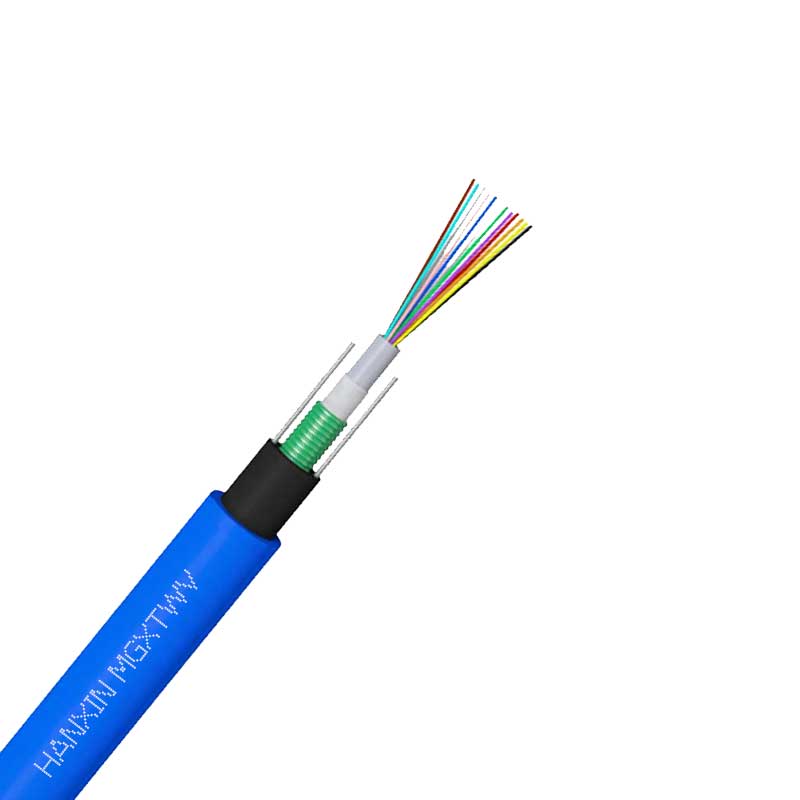

MGXTSWV光缆结构是将250μm光纤套入高模量材料制成的松套管中,松套管内填充防水化合物。松套管外用一层双面涂塑钢带(PSP)纵包,钢带和松套管之间加阻水材料以保证光缆的紧凑和纵向阻水,两侧放置两根平行钢丝后挤制聚乙烯内护套,内护套外在挤包一层聚乙烯外护套成缆。

·产品特点

·具有良好的机械性能和温度性能。
·松套管材料本身有良好的耐水性能和较高的强度。
·管内充以特种油膏,对光纤进行了关键性的保护。
·良好的抗压性。
·两根平行钢丝保证光缆的抗拉强度。
·双面涂塑钢带(PSP)提高光缆的抗透潮能力,同时有防鼠的功能。
·良好的阻水 材料防止光缆纵向渗水。
·采用蓝色阻燃PVC进行二次护套,使光缆具有良好的阻燃效果。

·产品标准

            ··MGXTSWV光缆遵循MT386-1995煤矿用阻燃电缆阻燃性的试验方法和判定规则.

·光学特性

G.652

G.655

50/125μm

62.5/125μm

衰减
(+20℃)

@850nm

≤3.0dB/km

≤3.0dB/km

@1300nm

≤1.0dB/km

≤1.0dB/km

@1310nm

≤0.36dB/km

@1550nm

≤0.22dB/km

≤0.23dB/km

带宽
(Class A)

@850

≥500MHZ·km

≥500MHZ·km

@1300

≥1000MHZ·km

≥600MHZ·km

数值孔径

0.200±0.015NA

0.275±0.015NA

光缆截止波长

≤1260nm

≤1480nm

结构参数:

光缆型号
Cable Type

光纤数
Fiber Count

光缆直径
Cable Diameter
mm

光缆重量
Cable Weight
Kg/km

允许拉伸力
Tensile Strength
长期/短期
Long/Short Term
N

允许压扁力
Crush Resistance
长期/短期
Long/Short Term
N/100m

弯曲半径
Bending Radius
静态/动态
Static/Dynamic
mm

MGXTSWV-2~12

2~12

11

130

500/1000

500/1500

15D/30D

储存、使用温度: -40℃ 至 + 60℃
